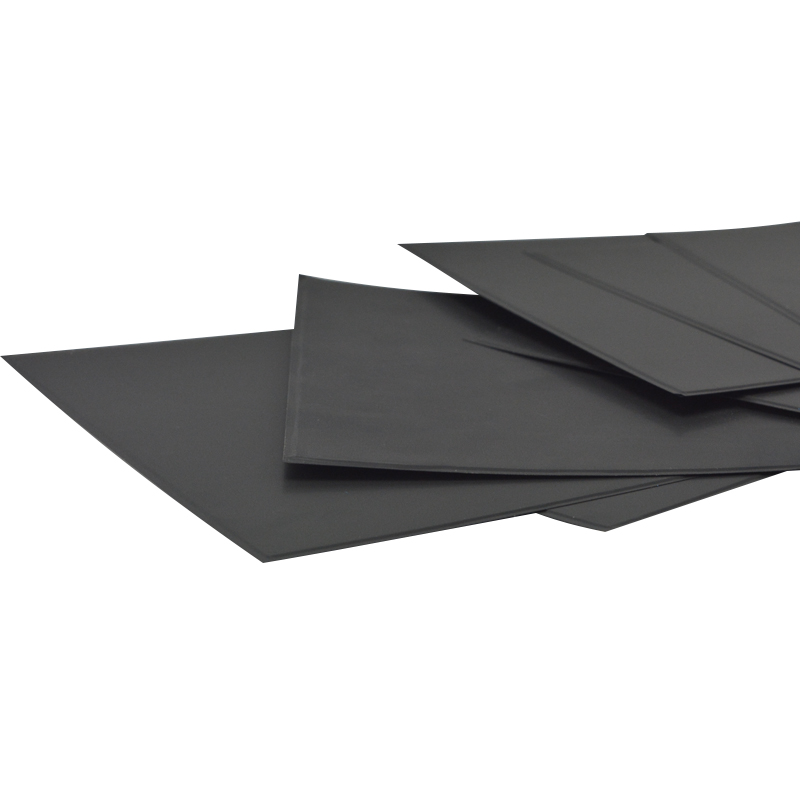

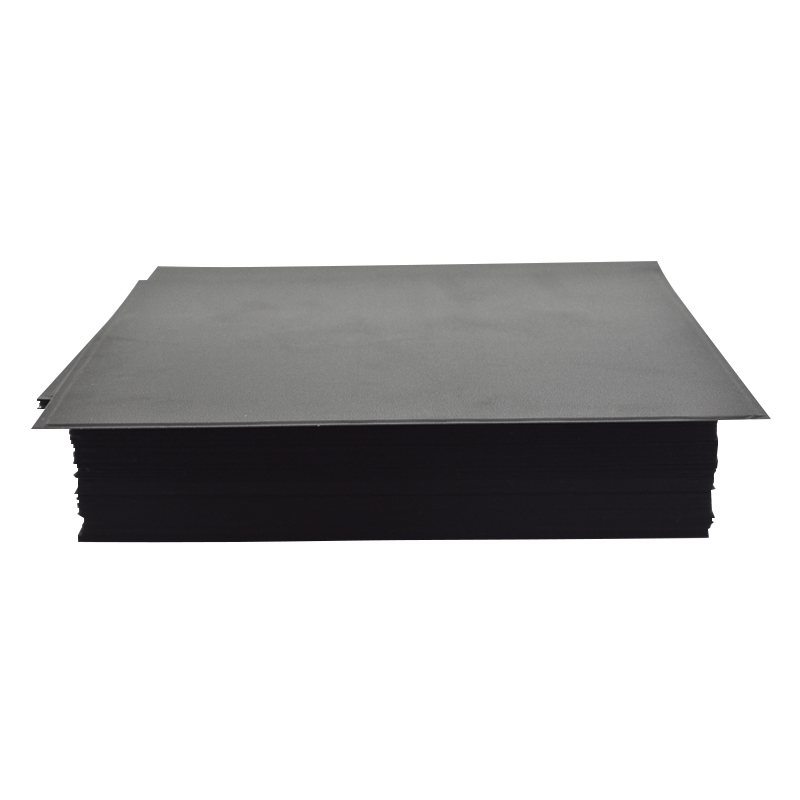

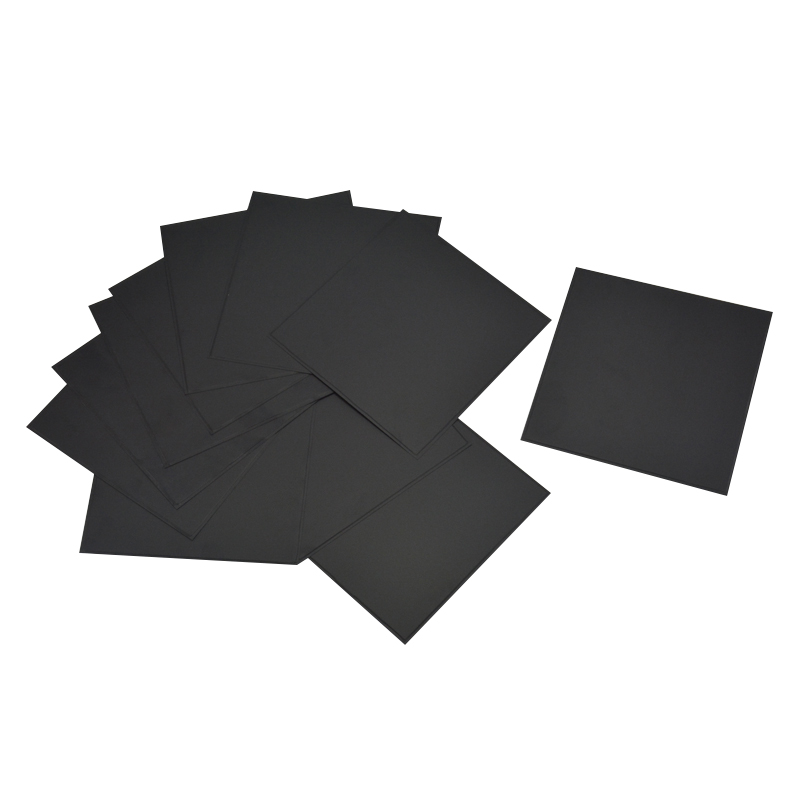

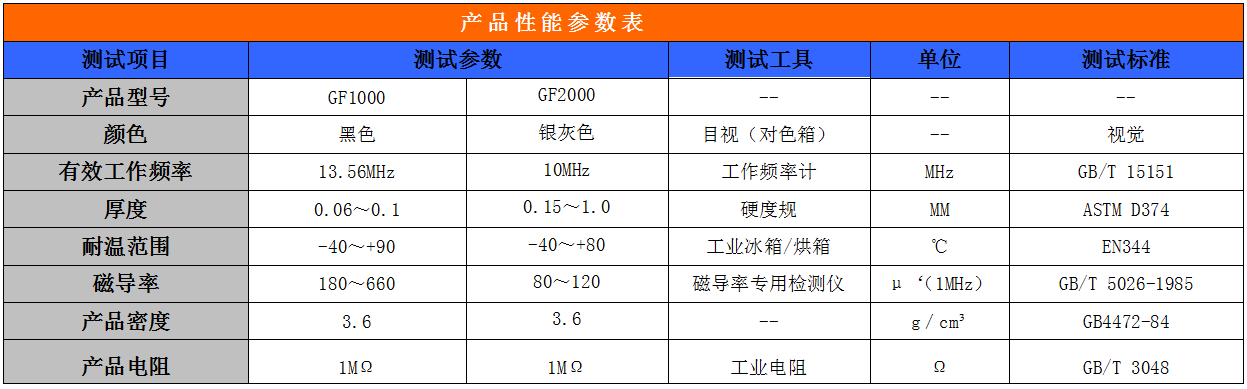

产品简介

规格:250mm*50mm,如有特殊规格,可加工定做。

材料:铁氧体片

型号:JRF-GF2000

适用:拥有抑制杂波及内部的干扰;针对行动通讯及数码电子产品;杂讯高性能吸波功能;材料厚薄多元化配合机构弹性

咨询电话:400-662-8218

分享到:

产品介绍

目前随着业界对电子产品的电磁兼容(EMC)的重视,以及CE、FCC、CCC等国家或组织的电磁兼容标准的出台,通讯产品、医疗设备、家用电器等,尤其是防止信息泄漏和增强抗干扰的军用设备,必须对设备进行电磁屏蔽,以减少环境对设备或者设备对环境的辐射干扰,使设备适应复杂工作环境,确保设备正常实现设计功能,提高设备的可靠性、安全性。

实现EMC必须是一个综合性的系统设计,因为它涉及到的频段从150K--1GHz,军标甚至从9K--10GHz,在如此宽的频段内必须达到相应的电磁干扰传导或辐射的限值。

随着高频化、数字化、小型化、低耗化,现在200KHz的开关电源早已成为主流,信号传输频率上百MHz的很常见。PCB板已经从双层板到4层板、6层板、8层板,PCB板的走线密度越来越高,已经不仅仅是一个电路的载体,而成为一个有着电源功率电路、地、高频时钟信号、控制信号等各种高频、低频、模拟、数字等各种信号的系统,必须要防止各线之间的耦合。PCB板的布局、走线仅仅是EMC设计的开始,优化的PCB板能有效减少信号线间的耦合,但并不能解决全部问题。还要考虑接地,减小干扰信号泄漏的接地阻抗;还有就是滤波,对一些干扰器件源从起始点就考虑抑制干扰,到后端的I/O端口或是电源的进出线也要考虑滤波措施,这里面也有很多不同类型的材料器件可供选择,如电源滤波器、馈通滤波器、三端滤波器、表贴滤波器、信号滤波器、吸收滤波器、滤波阵列板、滤波连接器等,因它们的材质、滤波频段、电路结构和安装方式不同,所以要根据适用场合选择合适的材料,这个有时间可以再具体介绍。下面简单说一下常用的屏蔽材料:

屏蔽通常分为磁屏蔽和电屏蔽

磁屏蔽指的是对磁场(H场)的屏蔽,通常是从2K-100K,磁屏蔽材料是坡莫合金,镍铁合金,镍钢合金等高磁导率的铁磁性材料,是屏蔽变压器,CRT等低频磁场源最有效的材料。应该注意的是当场强很大时,会使磁屏蔽材料饱和,降低屏蔽效能,所以要选择合适的材料、板材厚度、层数以及加工工艺。

电屏蔽指的是对电场(E场)的屏蔽,它通常可选用的屏蔽材料种类比较多,如下:

一、导电弹性体衬料(导电橡胶)

每种导电橡胶都是由硅酮、硅酮氟化物、EPDM或者碳氟化物-硅氟化物等粘合剂及纯银、镀银铜、镀银铝、镀银镍、镀银玻璃、镀银铅或炭颗粒等导电填料组成。

由于这些材料含有银,包装和存储条件应与其他含银元件相似,它们应当存储在塑料板中,例如聚酯或者聚乙烯,远离含硫材料。标准形状有:实体O形条、空心O形条、实体D形条、空心D形条、U行条、矩形条、中空矩形条、中空P形条、通道条以及模制导电橡胶成形件、模制的D-形圈/O-形圈、各种法兰、I/O衬垫。

特点:在20M-20GHz的范围内可达90 dB-120dB,纯银颗粒的甚至可达到120dB以上。能起到屏蔽和环境密封的作用,安装方便,适用于通讯、医疗、军品、航空等场合。

二、EMI导电泡棉衬料

导电泡棉是把导电编制套缠绕在采用聚氨基甲酸乙脂或EPDM构成的泡绵芯上,导电编制套通常是由镀银镍尼龙、铝泊或者Monel丝(镍铜合金)Ferrex(镀锡包铜钢丝)组成,有良好的导电性。符合阻燃等级(UL94-V0),具有好的弹性和柔韧性等机械性能。导电泡棉衬垫具有良好的屏蔽性能,遇到电波时,则会根据其物体的性质而进行反射、吸收、提供极佳的屏蔽效果。并且具有极高的性价比,是目前最新的、也是应用最广的屏蔽材料。

技术指标

平均屏蔽性能 90dB

表面电阻 0.07Ω/m2以上

使用温度-40~70°C

永久压缩形变3%~10%,比较好的可以做到0%变形,一万次耐磨试验

防火 UL认证

特点:低压力、非常好的屏蔽效果,屏蔽性能超过90dB,有弹性,重量轻,低表面接触电阻,截面选择众多,UL级防火,可以采用导电PSA固定。

三、金属EMI衬料,夹卡衬料和钩爪料铍铜簧片

这些品种包括编制丝网、弹性体芯上缠绕丝网、在弹性体中的定向金属丝和金属丝屏,它们通常在20MHz-1GHz的范围内提供60dB-100dB的衰减。可以通过导电粘合剂或者机械固定在箱体的槽中。

还可以由Monel或铝丝定向嵌在硅酮中,不但可以提供EMI屏蔽,还可以用做雨水、漏水、灰尘和通气密封,温度范围-55°C-+260°C 。

夹式EMI衬料则是由填充炭的硅酮条或者由硅酮带上的Monel丝、氯丁橡胶上的Ferrex丝提供EMI屏蔽,将衬料固定在防腐的不锈钢弹簧夹上,安装起来方便。不需要孔或紧固件。

铍铜簧片是用特殊合金铍铜制成的指形簧片,使高等级EMI屏蔽效果和弹性钩爪擦与小封闭力特性相结合。铍铜的高性能参数:拉伸强度高、防腐性能好和导电性能佳,使得它成为一种用在宽频段的理想EMI屏蔽材料,可用在存在EMI/RFI或者ESD问题的范围很广的电子设备中。有亮铜、亮镍、亮锡不同成品,安装在不同的金属表面,减少不同金属间的电化噪声和电腐蚀。

Spira金属螺旋管,可以选用槽式安装,金属管内也可以填有橡胶或硅酮芯体。

另外,其他常用的电磁屏蔽材料还有金属导电屏蔽胶带、屏蔽通风口板、VIP屏蔽空气过滤器、EMI屏蔽玻璃视窗、用于LED视频窗口的屏蔽透光丝网膜、微波吸收材料、专业的扁平电缆EMI屏蔽套、用于普通线缆的屏蔽编制丝网带等。
